Model

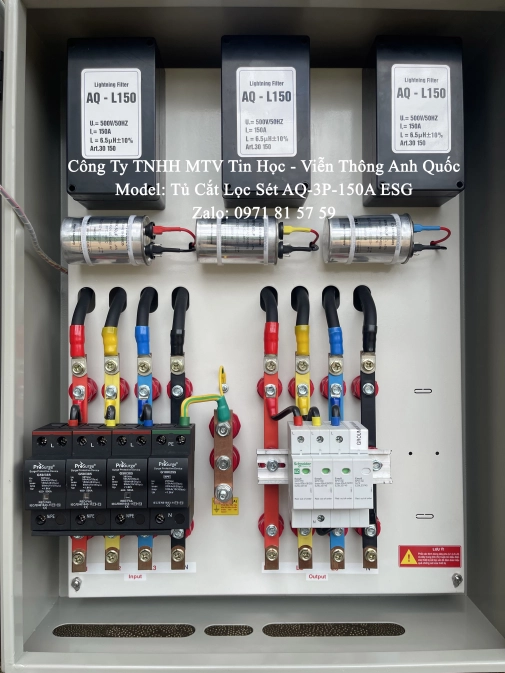

AQ-3P-150A ESG

Xuất xứ

Công Ty TNHH MTV Tin Học - Viễn Thông Anh Quốc

Số pha, Dòng tải định mức

03 Pha, ≤ 150A

Bảo vệ sơ cấp

SPD Prosurge G50/385-S và G100/255 NPE

Hãng sản xuất

Prosurge Electronics Co., Ltd (Mỹ)

Công nghệ

Encapsulated Spark Gap - ESG

Điện áp hoạt động L1, L2, L3 - N

220 ~ 250 VAC

Điện áp làm việc liên tục cực đại

385 VAC

Dòng cắt sét cực đại

+ L1, L2, L3-N: 150kA dạng sóng 10/350µs, 450kA dạng sóng 8/20 µs

+ N-PE: 100kA dạng sóng 10/350µs, 2000kA dạng sóng 8/20 µs

Cấu hình

L1, L2, L3 – N, N nối với đất E

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ báo Đỏ thay thế

Mạch Lọc

Lọc Thông Thấp L-C

Cuộn cảm và Tụ lọc sét

- Cuộn cảm mắc nối tiếp chịu được dòng tải ≤ 150A
- Tụ chuyên dụng lọc sét 35~50µF
- Tần số bộ lọc nằm trong khoảng 800Hz
- Đảm bảo triệt tiêu hoàn toàn các xung sét, xung đột biến, giảm nhiễu trên đường nguồn

Bảo vệ thứ cấp

SPD Schneider Easy 9 EZ9L33745

Hãng sản xuất

Schneider Electric Co., Ltd (Pháp)

Công nghệ

MOV

Điện áp hoạt động L1, L2, L3 - N

220 ~ 250 VAC

Điện áp làm việc liên tục cực đại

275 VAC

Dòng cắt sét cực đại

+ L1, L2, L3-N: 135kA dạng sóng 8/20 µs

Cấu hình

L1, L2, L3 – N

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ hiển thị xanh làm việc, đỏ thay thế

Thiết Bị

Đèn báo điện AC

Có

Đường kính dây dẫn

35mm²

Kích thước

65 x 50 x 17.5 (cm)

Trọng lượng

20.0kg

Vỏ hộp

Vỏ hộp bằng thép sơn tĩnh điện, kín bảo đảm an toàn đối với con người khi đứng gần

Lối vào cáp

Vào / Ra từ phía dưới

Môi trường nhiệt độ làm việc / độ ẩm

20°C ~ 65°C / 5% ~ 95%
