Model

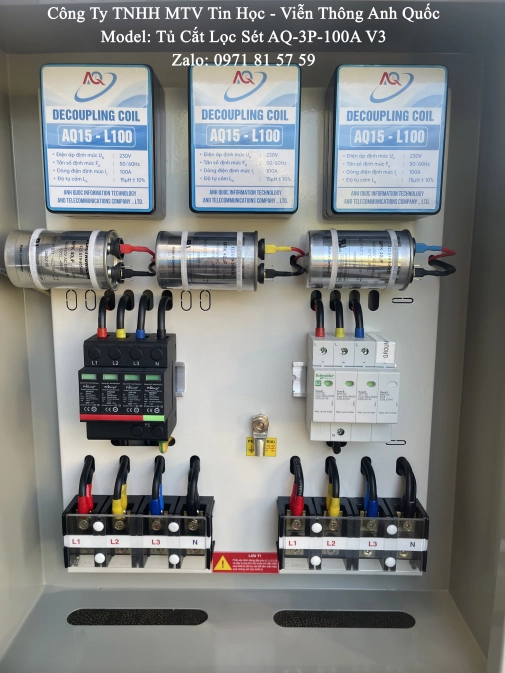

AQ-3P-100A V3

Xuất xứ

Trung Tâm Điện Tử - Tin Học Anh Quốc

Số pha, Dòng tải định mức

03 Pha, ≤ 100A

Bảo vệ sơ cấp

SPD Prosurge DT50/385-(3V+T)-S

Hãng sản xuất

Prosurge Electronics Co., Ltd (Mỹ)

Công nghệ

TPMOV + GDT

Điện áp hoạt động L1, L2, L3 - N

220 ~ 250 VAC

Điện áp làm việc liên tục cực đại

385 VAC

Dòng cắt sét cực đại

+ L1, L2, L3-N: 22.5kA dạng sóng 10/350µs, 150kA dạng sóng 8/20 µs

+ N-PE: 12.5kA dạng sóng 10/350µs, 50kA dạng sóng 8/20 µs

Cấu hình

L1, L2, L3 – N, N nối với đất E

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ hiển thị xanh làm việc, đỏ thay thế

Mạch Lọc

Lọc Thông Thấp L-C

Cuộn cảm và Tụ lọc sét

- Cuộn cảm mắc nối tiếp chịu được dòng tải ≤ 100A
- Tụ chuyên dụng lọc sét 30~50µF
- Tần số bộ lọc nằm trong khoảng 800Hz
- Đảm bảo triệt tiêu hoàn toàn các xung sét, xung đột biến, giảm nhiễu trên đường nguồn

Bảo vệ thứ cấp

SPD Schneider Easy 9 EZ9L33745

Hãng sản xuất

Schneider Electric Co., Ltd (Pháp)

Công nghệ

MOV + GDT

Điện áp hoạt động L1, L2, L3 - N

220 ~ 250 VAC

Điện áp làm việc liên tục cực đại

275 VAC

Dòng cắt sét cực đại

+ L1, L2, L3-N: 135kA dạng sóng 8/20 µs

Cấu hình

L1, L2, L3 – N

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ hiển thị xanh làm việc, đỏ thay thế

Thiết Bị

Đèn báo điện AC

Không

Đường kính dây dẫn

16mm²

Kích thước

60 x 40 x 18 (cm)

Trọng lượng

13.0kg

Vỏ hộp

Vỏ hộp bằng thép sơn tĩnh điện, kín bảo đảm an toàn đối với con người khi đứng gần

Lối vào cáp

Vào / Ra từ phía dưới

Môi trường nhiệt độ làm việc / độ ẩm

20°C ~ 65°C / 5% ~ 95%
