Tủ Cắt Lọc Sét AQ-3P-300A

Giá: Liên hệ

- Dòng tải: 300A

- Cắt sét sơ cấp: SPD Prosurge DT50/385-(3V+T)-S
+ L1, L2, L3-N: 22.5kA dạng sóng 10/350µs, 150kA dạng sóng 8/20 µs
+ N-PE: 12.5kA dạng sóng 10/350µs, 50kA dạng sóng 8/20 µs
(Sử dụng công nghệ: TPMOV+GDT)
- Mạch lọc thông thấp L-C
- Cắt sét thứ cấp: SPD Schneider Easy 9 EZ9L33745
+ L1, L2, L3-N: 135kA dạng sóng 8/20 µs
(Sử dụng công nghệ: MOV)

Danh mục: Tủ Cắt Lọc Sét 3 Pha AC,

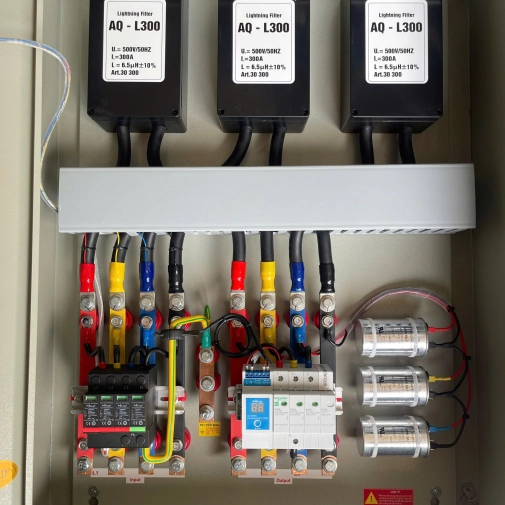

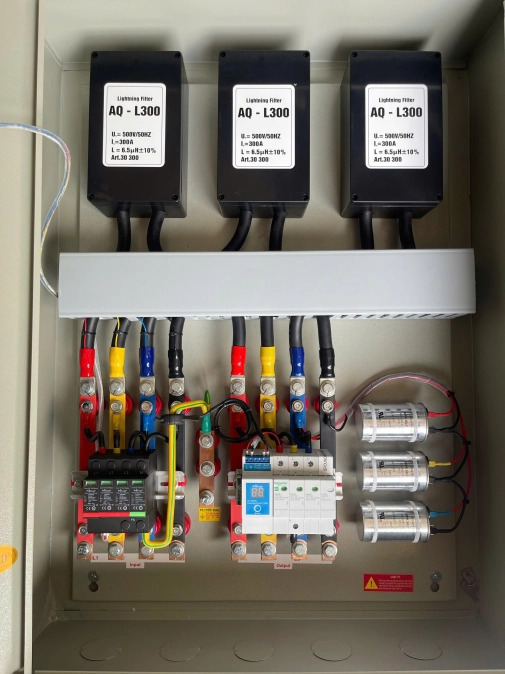

Chi tiết sản phẩm

Tên sản phẩm: Tủ Cắt Lọc Sét

Thông số kỹ thuật:

Model	AQ-3P-300A
Xuất xứ	Công Ty TNHH MTV Tin Học - Viễn Thông Anh Quốc
Số pha, Dòng tải định mức	03 Pha, ≤ 300A
Bảo vệ sơ cấp	SPD Prosurge DT50/385-(3V+T)-S
Hãng sản xuất	Prosurge Electronics Co., Ltd (Mỹ)
Công nghệ	TPMOV + GDT
Điện áp hoạt động L1, L2, L3 - N	220 ~ 250 VAC
Điện áp làm việc liên tục cực đại	385 VAC
Dòng cắt sét cực đại	+ L1, L2, L3-N: 22.5kA dạng sóng 10/350µs, 150kA dạng sóng 8/20 µs + N-PE: 12.5kA dạng sóng 10/350µs, 50kA dạng sóng 8/20 µs
Cấu hình	L1, L2, L3 – N, N nối với đất E
Tần số hoạt động	50/60 Hz
Tiêu chuẩn	IEC 61643-11:2011 \| UL1449-4th
Hiển thị trạng thái làm việc	Cờ hiển thị xanh làm việc, đỏ thay thế
Mạch Lọc	Lọc Thông Thấp L-C
Cuộn cảm và Tụ lọc sét	- Cuộn cảm mắc nối tiếp chịu được dòng tải ≤ 300A - Tụ chuyên dụng lọc sét 30~50µF - Tần số bộ lọc nằm trong khoảng 800Hz - Đảm bảo triệt tiêu hoàn toàn các xung sét, xung đột biến, giảm nhiễu trên đường nguồn
Bảo vệ thứ cấp	SPD Schneider Easy 9 EZ9L33745
Hãng sản xuất	Schneider Electric Co., Ltd (Pháp)
Công nghệ	MOV + GDT
Điện áp hoạt động L1, L2, L3 - N	220 ~ 250 VAC
Điện áp làm việc liên tục cực đại	275 VAC
Dòng cắt sét cực đại	+ L1, L2, L3-N: 135kA dạng sóng 8/20 µs + N-PE: 45kA dạng sóng 8/20 µs
Cấu hình	L1, L2, L3 – N
Tần số hoạt động	50/60 Hz
Tiêu chuẩn	IEC 61643-11:2011 \| UL1449-4th
Hiển thị trạng thái làm việc	Cờ hiển thị xanh làm việc, đỏ thay thế
Thiết Bị
Đèn báo điện AC	Có ( L1-ĐỎ, L2-VÀNG, L3-XANH)
Cảnh báo NO/NC	Đèn tích hợp còi cảnh báo
Bộ đếm sét	Tích hợp bộ đếm sét lan truyền LEC-A Prosurge
Đường kính dây dẫn	70mm²
Kích thước	80 x 60 x 20 (cm)
Trọng lượng	25.0kg
Vỏ hộp	Vỏ hộp bằng thép sơn tĩnh điện, kín bảo đảm an toàn đối với con người khi đứng gần
Lối vào cáp	Vào / Ra từ phía dưới
Môi trường nhiệt độ làm việc / độ ẩm	20°C ~ 65°C / 5% ~ 95%
