Tủ Cắt Lọc Sét AQ-1P-V3 Schneider

Giá: Liên hệ

- Dòng tải: 63A

- Cắt sét sơ cấp: Van hạ thế GZ-250 Viện Kỹ Thuật Nhiệt Đới
(Sử dụng công nghệ khe hở phóng điện và điện trở phi tuyến Varistor ZnO)

- Mạch lọc thông thấp L-C
- Cắt sét thứ cấp: SPD Schneider EZ9L33745

+ L-N: 45kA dạng sóng 8/20µs

+ N-PE: 45kA dạng sóng 8/20 µs
(Sử dụng công nghệ MOV+GDT)

Danh mục: Tủ Cắt Lọc Sét 1 Pha AC,

Chi tiết sản phẩm

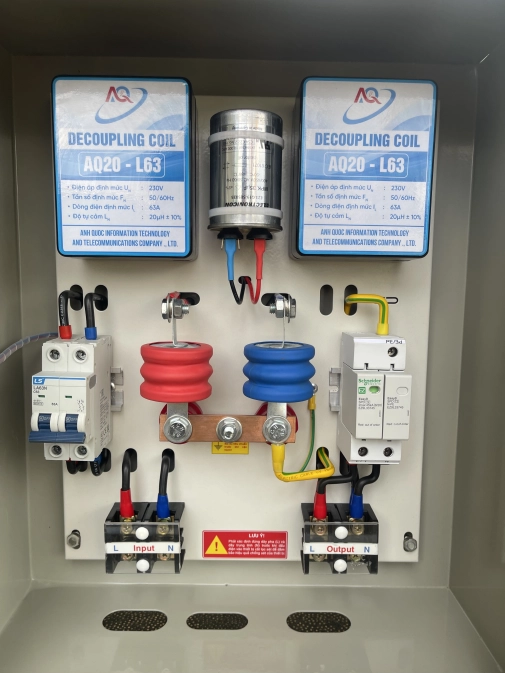

Tên sản phẩm: Tủ Cắt Lọc Sét

Thông số kỹ thuật:

Model	AQ-1P-V3 Schneider
Xuất xứ	Trung Tâm Điện Tử - Tin Học Anh Quốc
Số pha, Dòng tải định mức	01 Pha, ≤ 63A
Bảo vệ sơ cấp	GZ-250
Hãng sản xuất	Viện Kỹ Thuật Nhiệt Đới - Việt Nam
Công nghệ	Khe hở phóng điện và điện trở phi tuyến Varistor ZnO
Điện áp hoạt động L-N	220 ~ 240 VAC
Điện áp làm việc liên tục cực đại	250 VAC
Điện trở cách điện tại 500VDC	> 10MΩ
Dòng điện rò tại 500 VDC	≤ 10µA
Cấu hình	L, N nối với đất E
Tần số hoạt động	50/60 Hz
Mạch Lọc	Lọc Thông Thấp L-C
Cuộn cảm và Tụ lọc sét	Cuộn cảm sơ cấp 22µH ± 10% thiết kế mạch lọc thông thấp được kết hợp giữa cuộn cảm và tụ lọc chuyên sử dụng vào các mạch lọc xung nhiễu lớn
Bảo vệ thứ cấp	SPD Schneider EZ9L33745
Hãng sản xuất	Schneider Electric (Pháp)
Công nghệ	MOV + GDT
Điện áp hoạt động	220 ~ 240 VAC
Điện áp làm việc liên tục cực đại	275 VAC
Dòng cắt sét cực đại	+ L-N: 45kA dạng sóng 8/20 µs + N-PE: 45kA dạng sóng 8/20 µs
Tần số hoạt động	50/60 Hz
Tiêu chuẩn	IEC 61643-11:2011 \| UL1449-4th
Hiển thị trạng thái làm việc	Cờ hiển thị xanh làm việc, đỏ thay thế
Thiết Bị
Bảo vệ quá tải / ngắn mạch	Aptomat LS C63
Đèn báo điện AC	Đèn đỏ
Đường kính dây dẫn	10mm²
Kích thước	40 x 30 x 15 (cm)
Trọng lượng	5.0kg
Vỏ hộp	Vỏ hộp bằng thép sơn tĩnh điện, kín bảo đảm an toàn đối với con người khi đứng gần
Lối vào cáp	Vào / Ra từ phía dưới
Môi trường nhiệt độ làm việc / độ ẩm	20°C ~ 65°C / 5% ~ 95%
