Model

AQ-1P-100A V2

Xuất xứ

Trung Tâm Điện Tử - Tin Học Anh Quốc

Số pha, Dòng tải định mức

01 Pha, ≤ 100A

Bảo vệ sơ cấp

SPD Prosurge DS50/385-(V+T)-S

Hãng sản xuất

Prosurge Electronics Co., Ltd (Mỹ)

Công nghệ

TPMOV + GDT

Điện áp hoạt động L - N

220 ~ 240 VAC

Điện áp làm việc liên tục cực đại

385 VAC

Dòng cắt sét cực đại

+ L-N: 7.5kA dạng sóng 10/350µs, 50kA dạng sóng 8/20µs

+ N-PE: 12.5kA dạng sóng 10/350µs, 50kA dạng sóng 8/20 µs

Cấu hình

L – N, N nối với đất E

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ hiển thị xanh làm việc, đỏ thay thế

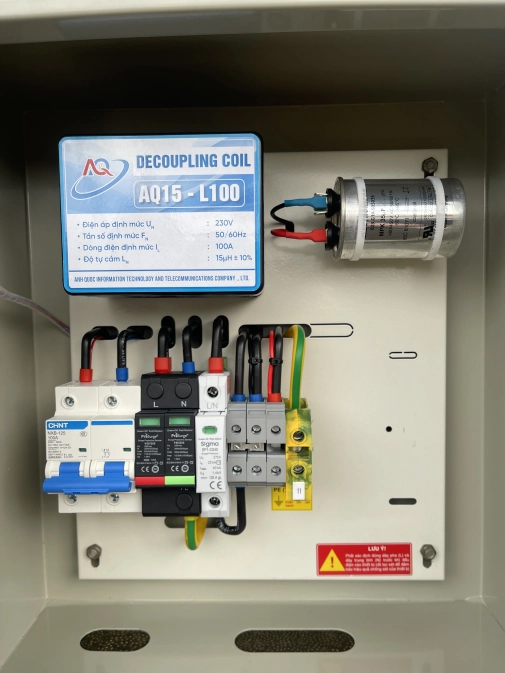

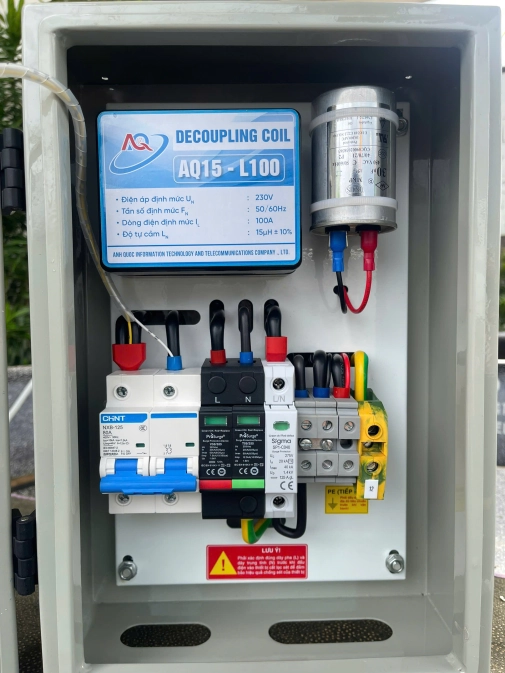

Mạch Lọc

Lọc Thông Thấp L-C

Cuộn cảm và Tụ lọc sét

- Cuộn cảm mắc nối tiếp chịu được dòng tải ≤ 100A
- Tụ chuyên dụng lọc sét 30~50µF
- Tần số bộ lọc nằm trong khoảng 800Hz
- Đảm bảo triệt tiêu hoàn toàn các xung sét, xung đột biến, giảm nhiễu trên đường nguồn

Bảo vệ thứ cấp

SPD OBO V20-C/1

Hãng sản xuất

OBO Bettermann (Đức)

Công nghệ

MOV

Điện áp hoạt động L - N

220 ~ 240 VAC

Điện áp làm việc liên tục cực đại

280 VAC

Dòng cắt sét cực đại

L-N: 40kA dạng sóng 8/20 µs

Tần số hoạt động

50/60 Hz

Tiêu chuẩn

IEC 61643-11:2011 | UL1449-4th

Hiển thị trạng thái làm việc

Cờ hiển thị xanh làm việc, đỏ thay thế

Thiết Bị

Bảo vệ quá tải / ngắn mạch

Aptomat LS C100

Đèn báo điện AC

Đèn đỏ

Đường kính dây dẫn

16mm²

Kích thước

40 x 30 x 15 (cm)

Trọng lượng

6.0kg

Vỏ hộp

Vỏ hộp bằng thép sơn tĩnh điện, kín bảo đảm an toàn đối với con người khi đứng gần

Lối vào cáp

Vào / Ra từ phía dưới

Môi trường nhiệt độ làm việc / độ ẩm

20°C ~ 65°C / 5% ~ 95%
