Dây đồng bện thoát sét tiếp địa

- Dây đồng bện là dây đồng 1 lõi nhiều sợi bện vào nhau có rất nhiều cách gọi khác nhau như dây tiếp địa như dây nối đất hay dây tiếp đất dây dẫn sét, cáp đồng tiếp địa,..... nhưng nôm na chúng ta hiểu rằng dây tiếp địa là dây dùng để đấu nối giữa các cọc tiếp địa để truyền tải năng lượng từ các thiết bị như kim thu sét, thiết bị chống sét lan truyền, vỏ thiết bị và hệ thống an toàn điện cho máy móc xuống hệ thống tiếp địa.

Phân loại cáp đồng bện nhiều sợi

- Dây cáp đồng Cu/PVC (dây đồng bọc vỏ nhựa PVC)
- Dây đồng trần CF (không có vỏ nhựa PVC)
- Dây đơn mềm VCSF

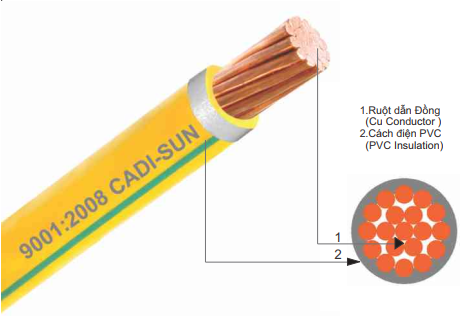

                           Dây đồng bện bọc vỏ nhựa pvc

Đặc tính kỹ thuật dây đồng bện tiếp đất

- Quy cách: Cu/PVC và Cu/PVC/PVC
- Ruột dẫn: Đồng 99,99%
- Số lõi: 1,2,3,4,5
- Kết cấu: Nhiều sợi bện tròn/Tròn có ép nén cấp 2
- Mặt cắt danh định: Từ 0,75 mm2 đến 800 mm2
- Điện áp danh định: 0,6/1 kV
- Quy cách đóng gói: Đóng lô hoặc đóng cuộn
- TCVN 5935-1/IEC 60502-1

Ứng dụng dây thoát sét đồng bện

- Tùy vào từng công việc khác nhau có thể lựa chọn kích thước dây cáp thoát sét phù hợp, với các công trình chống sét trực tiếp phải chịu cường độ sét lớn nên nhà sản xuất khuyến cáo nên dùng cáp đồng tối thiểu là dây M 50mm, M 70mm, M 95mm,...... không nên dùng dây nhỏ hơn.

- Với những hạng mục nhỏ hơn như chống sét lan truyền, tiếp địa an toàn điện, có thể dùng cáp đồng bện nhỏ như dây thoát sét M16mm, M10mm, M6mm,...

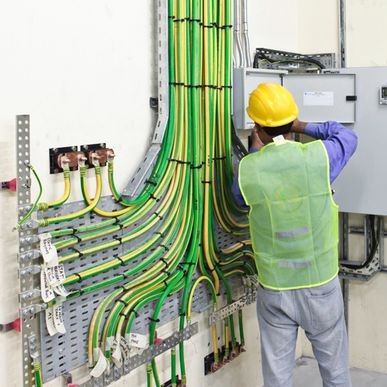

   Ứng dụng thực tế dây đồng bện tiếp địa cho các công trình
